一、濕法-石灰石脫硫

1、工藝介紹

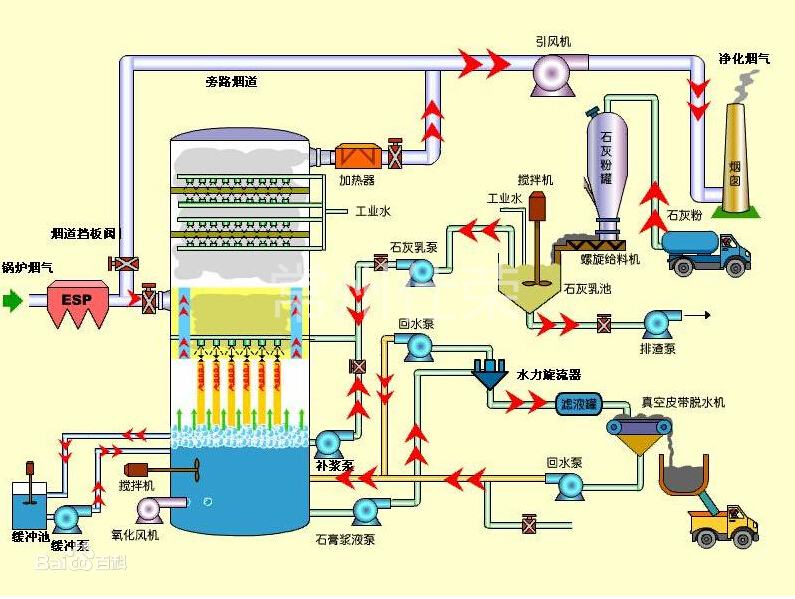

鍋爐引風機排出的原煙氣由增壓風機導入脫硫系統，通過GGH(氣體加熱器)進行熱交換后煙氣進入吸收塔。在吸收塔內，原煙氣自下而上通過塔身，遇噴淋系統噴出的霧狀石灰石漿液逆流混合，脫硫后的凈煙氣經噴淋系統上部的除霧器除去煙氣所攜帶的霧滴后排除吸收塔進入GGH，經過GGH換熱升溫后經煙囪排出。

吸收塔SO2的漿液落入吸收塔底部反應槽，通過脫硫循環泵與補充的石灰石漿液再次從吸收塔上的噴淋系統噴出，洗滌煙氣中的SO2?；旌蠞{液在反應槽內由外置的氧化風機供給空氣使亞硫酸根氧化成石膏 。

2、主要優點

適用的煤種范圍廣、脫硫效率高（有的裝置Ca/S=1時，脫硫效率大于98%）、吸收劑利用率高（可大于98%）、設備運轉率高（可達95%以上）、工作的可靠性高（目前最成熟的煙氣脫硫工藝）、脫硫劑—石灰石來源豐富且廉價。但是石灰石/石膏法的缺點也是比較明顯的：初期投資費用太高、運行費用高、占地面積大、系統管理操作復雜、磨損腐蝕現象較為嚴重、副產物—石膏很難處理（由于銷路問題只能堆放）、廢水較難處理。

3、適合范圍

廣泛適用于電廠、鋼廠、煤化、焦化、有色、建材等行業。

二、脫硝

1、工藝介紹

煙氣脫硝，是指把已生成的NOX還原為N2，從而脫除煙氣中的NOX，按治理工藝可分為濕法脫硝和干法脫硝。國內外一些科研人員還開發了用微生物來處理NOX廢氣的方法。由于從燃燒系統排放的煙氣中的NOx，90%以上是NO，而NO難溶于水，因此對NOx的濕法處理不能用簡單的洗滌法。煙氣脫硝的原理是用氧化劑將NO氧化成NO2，生成的NO2再用水或堿性溶液吸收，從而實現脫硝。O3氧化吸收法用O3將NO氧化成NO2，然后用水吸收。該法的生成物HNO3液體需經濃縮處理，而且O3需要高電壓制取，初投資及運行費用高。ClO2氧化還原法ClO2將NO氧化成NO2，然后用Na2SO3水溶液將NO2還原成N2。該法可以和采用NaOH作為脫硫劑的濕法脫硫技術結合使用，脫硫的反應產物Na2SO3又可作為NO2的還原劑。ClO2法的脫硝率可達95%，且可同時脫硫，但ClO2和NaOH的價格較高，運行成本增加。

2、工藝分類

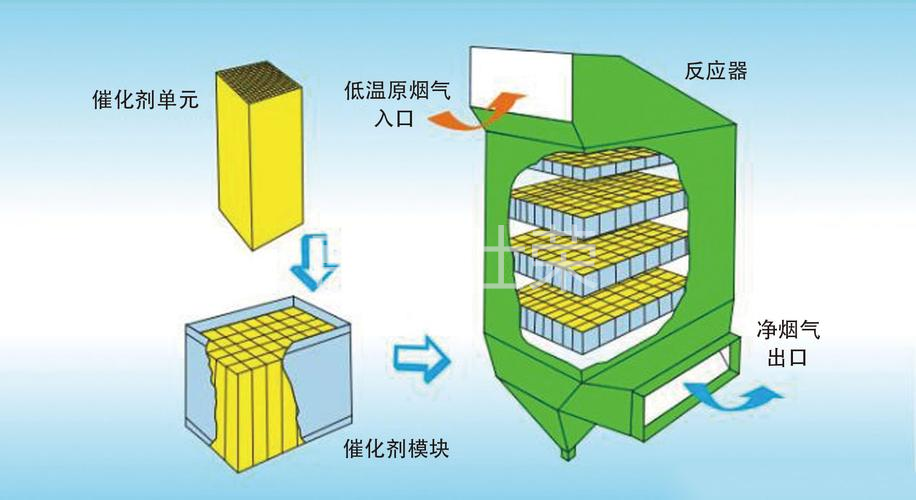

（1）選擇性催化還原脫硝

選擇性催化還原SCR法脫硝是在催化劑存在的條件下，采用氨、CO或碳?xì)浠衔锏茸鳛檫€原劑，在氧氣存在的條件下將煙氣中的NO還原為N2?？梢宰鳛镾CR反應還原劑的有NH3、CO、H2，還有甲烷、乙烯、丙烷、丙稀等。以氨作為還原氣的時候能夠得到的NO的脫除效率最高。SCR反應是氧化還原反應，因此遵循氧化還原機理或Mars-van Krevelen-type機理。 目前，國外學者已經在SCR反應的反應物是NO達成了一致，而不是NO2，并且O2參與了反應。

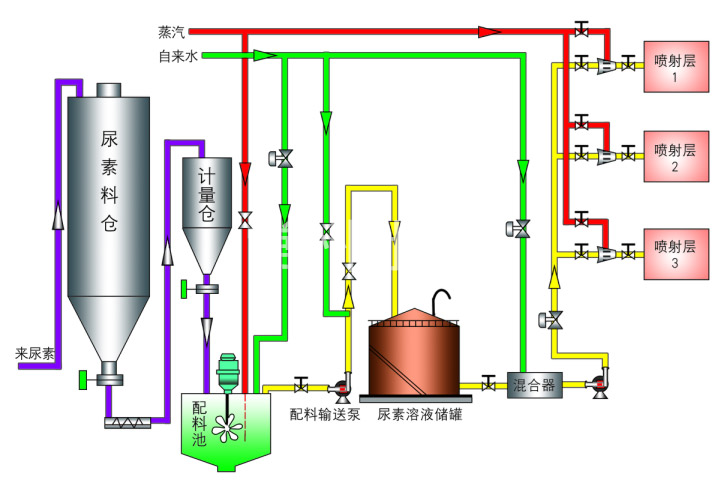

（2）選擇性非催化還原法脫硝法

SNCR是選擇性非催化還原，是一種成熟的低成本脫硝技術。該技術以爐膛或者水泥行業的預分解爐為反應器，將含有氨基的還原劑噴入爐膛，還原劑與煙氣中的NOx反應，生成氨和水。

在選擇性非催化還原法脫硝工藝中，尿素或氨基化合物在較高的反應溫度（930～1090℃）注入煙氣，將NOx還原為N2。還原劑通常注進爐膛或者緊靠爐膛出口的煙道。

SNCR工藝的NOX的脫除效率主要取決于反應溫度、NH3與NOX的化學計量比、混合程度和反應時間等。研究表明，SNCR工藝的溫度控制至關重要。若溫度過低，NH3的反應不完全。容易造成NH3泄漏；而溫度過高，NH3則容易被氧化為NOX抵消了NH3的脫除效果。溫度過高或過低都會導致還原劑損失和NOX脫除率下降。通常，設計合理的SNCR工藝能達到高達30%～50%的脫除效率。

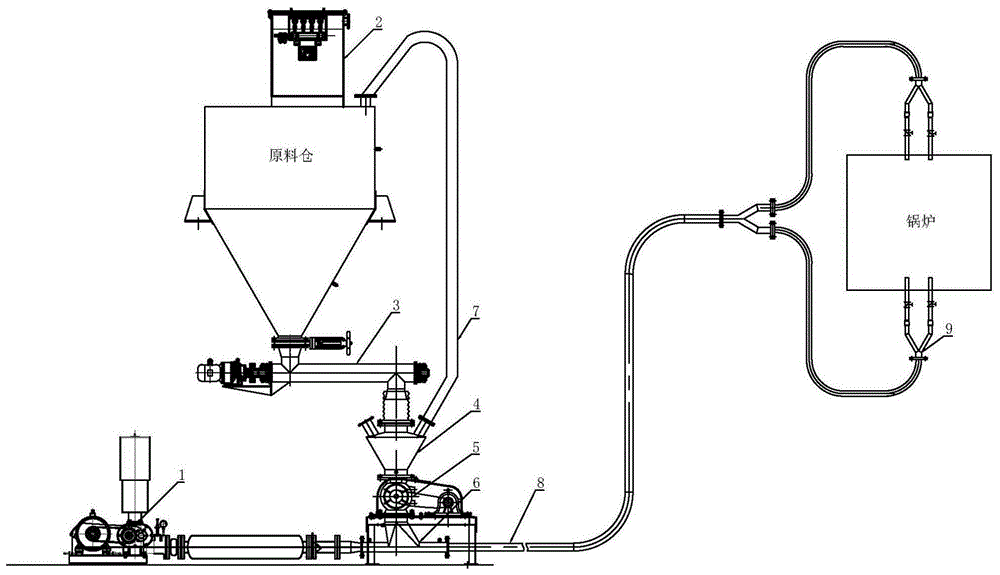

三、干法脫硫爐內噴鈣系統圖

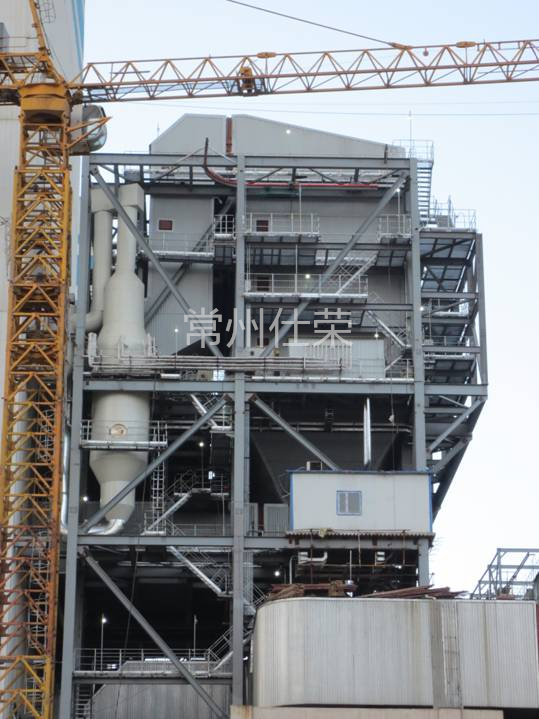

四、產品
